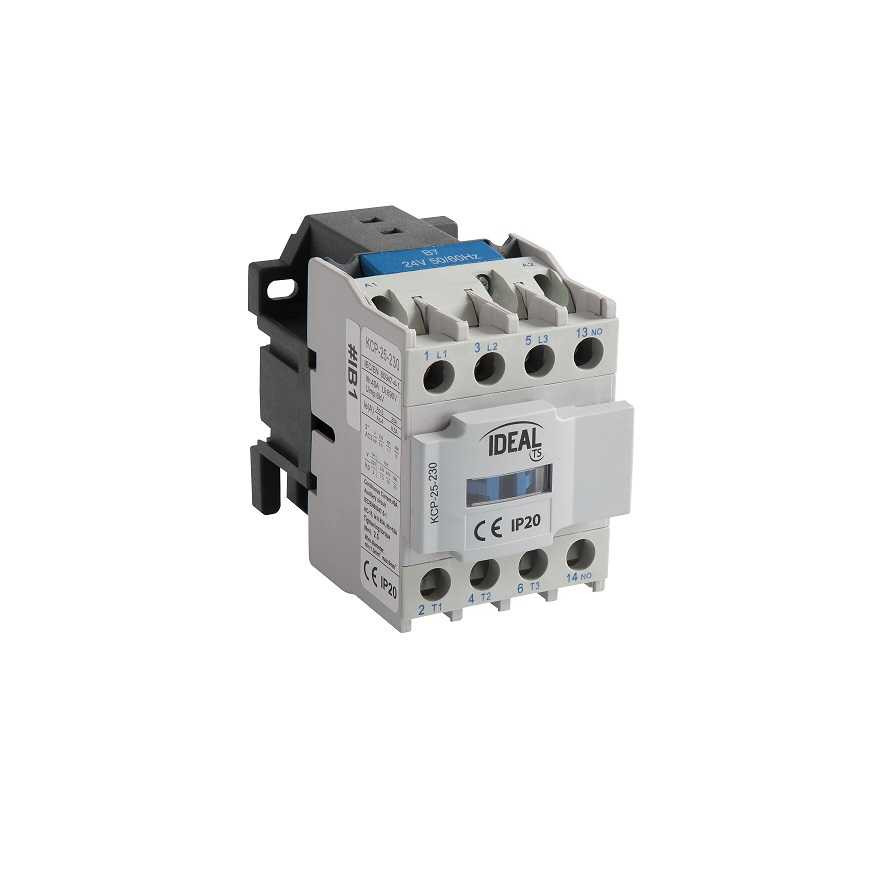

A mágneskapcsolók váltakozó áramú áramkörök kapcsolására szolgálnak AC3 alkalmazási kategóriában. A kínálatban szereplő termékek tartománya 32A-ig terjed. A kapcsolók alap kivitelben 1NO segédérintkezőkkel rendelkeznek.
Tekercsfeszültség [V]: 230 AC, Névleges frekvencia [Hz]: 50, Névleges kapcsolási áram Ie [A]: 25, Konvencionális termikus áram Ith [A]: 40, Névleges üzemi áram 380V - In AC-3: 25A, Névleges üzemi áram 380V - In AC-4: 8,5A, Névleges üzemi áram 660V - In AC-3: 18A, Névleges üzemi áram 660V - In AC-4: 4,4A, Névleges üzemi áram 440V - In AC-1: 40A, Névleges üzemi teljesítmény AC-3 220-240V: 5,5kW, Névleges üzemi teljesítmény AC-3 380-400V: 11kW, Névleges üzemi teljesítmény AC-3 415V: 11kW, Névleges üzemi teljesítmény AC-3 440V: 11kW, Névleges üzemi teljesítmény AC-3 660-690V: 15kW, Fő csatlakozók: 3, Segédcsatlakozók: 1, Névleges lökőfeszültség-állóság Uimp [V]: 6000, Névleges szigetelési feszültség Ui [V]: 690, Csatlakozó típusa: sorkapocs, IP védettségi fokozat: 20, Impedancia pólusonként [m?]: 2, AC-3 elektromos kapcsolási gyakoriság [szám/óra]: 1200, AC-4 elektromos kapcsolási gyakoriság [szám/óra]: 300, Mechanikai kapcsolási gyakoriság [szám/óra]: 3600, Elektromos élettartam (x103) AC-3: 1000, Elektromos élettartam (x103) AC-4: 200, Mechanikai élettartam (x106): 10Nm, Meghúzási nyomaték [Nm]: 2,5Nm, Névleges kapcsolási feszültség Ue [V]: 400, Szabvány: PN-EN 60947-4-1
Kanlux gyártmány
